EH数控五面钻/六面钻加工中心
产品详情


星辉数控卧式六面钻加工中心


孔位加工路径优化,提高加工效率


多种加工模式灵活搭配:

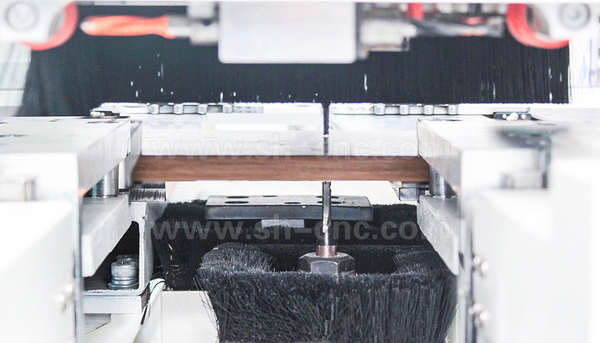

六面钻:六面打孔操作一次性完成


功能特性

卧式五面钻孔加工中心,横梁通过式结构,五面打孔操作一次性完成

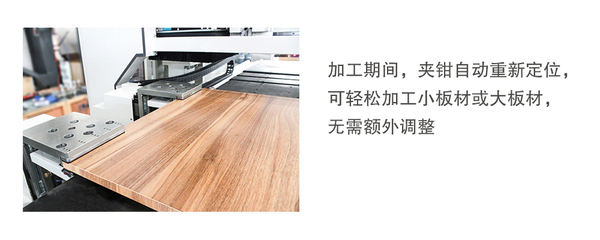

双夹钳,根据板材长度自动调节夹持位置

气浮台面有效保护板材表面

垂直+水平+锯片排钻搭配主轴,可实现多元化加工


机器最大加工板材尺寸:2440×1200×50mm

最小加工板材尺寸:200×50×10mm


技术参数EHS 0924(六面钻)
EHS 1224(六面钻)EH 0924EH 1224
有效行程范围
4800*1450*150mm4800*1750*150mm4800*1300*150mm4800*1600*150mm
最大加工尺寸2440*900*50mm2440*1200*50mm2440*900*50mm2440*1200*50mm
最小加工尺寸200*50*10mm200*50*10mm200*50*10mm200*50*10mm
台面结构气浮台面气浮台面气浮台面气浮台面
板材固定形式夹钳夹钳夹钳夹钳
快移速度80/130/30 m/min80/130/30 m/min80/130/30 m/min80/130/30 m/min
主轴功率3.5kW * 23.5kW * 23.5kW3.5kW

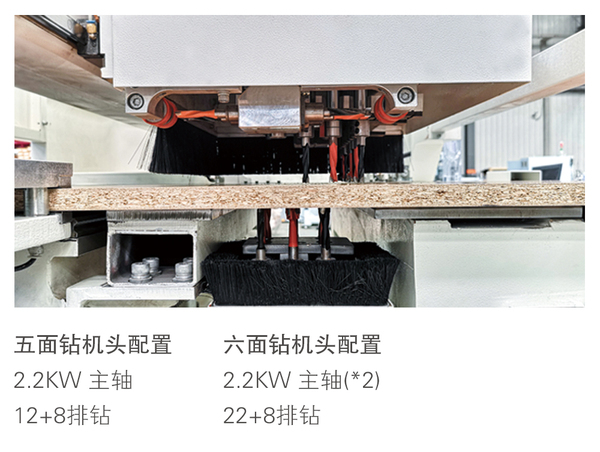

排钻样式

垂直钻 12顶+9底

X向水平钻 4个

Y向水平钻 4个

垂直钻 12顶+9底

X向水平钻 4个

Y向水平钻 4个

垂直钻 12个

X向水平钻 4个

Y向水平钻 4个

垂直钻 12个

X向水平钻 4个

Y向水平钻 4个

驱动形式安川安川安川安川
操作系统星辉定制系统星辉定制系统星辉定制系统星辉定制系统


★注:星辉数控产品不断改良更新,当外观、配置与参数变更时,均以技术协议为准
