产品详情

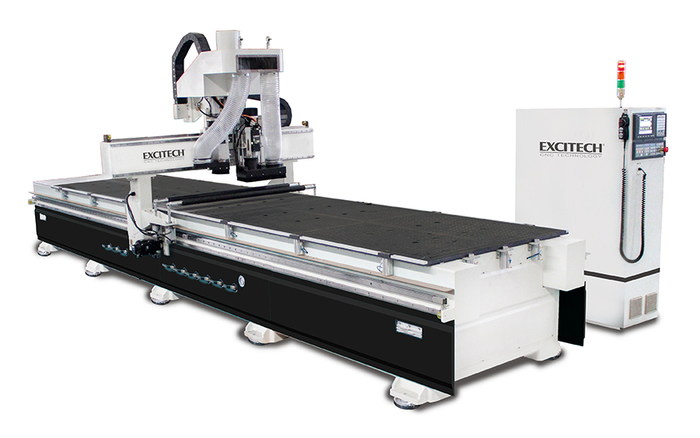

E4重型数控排钻开料中心
E4重型数控排钻开料中心
产品详情


  • 自动贴标、上料、优化开料、打垂直孔、自动下料一气呵成,工序无间断,提高效率产出

  • 机器控制界面设计人性化,操作员经简单培训即可上岗,无需技术工人。

  • 机器动作   敏捷迅速,效率高,帮您提高产能

  • 该产品采用大功率自动换刀主轴、伺服驱动系统和行星减速机性能稳定

  • 台面为真空吸附台面,可强力吸附不同面积的材料


——加工视频——


——大功率主轴——

强力切铣不同规格的材料



——可选配:5+4垂直钻包——

开料前打垂直孔

2 spindle-2.JPG


——自动贴标机——

独立贴标单元,预先识别对应条码粘贴到位,进一步解放劳动力

Automatic Barcode Labeling and Loading System.jpg


——斗笠式刀库——

有效节省换刀时间,HSK/ISO可选

3 tool magazine.JPG


——德国高柔电缆线——

韧性高,有效延长寿命



——快捷换刀——

锁刀板可锁紧刀柄

4 lock knife block helps lock the tool holders tightly, and make tool be changed easily..jpg

——自动推料装置——

加工完成自动下料

pusher 1.JPG


——双层真空吸附台面——

可强力吸附不同面积的材料

work table2.JPG


——大功率真空气泵——

提高吸附效果,高效节能

5.5kW becker GERMAN BERKER PUMP.jpg



——可选配:中央润滑系统——

避免因人为因素造成的维护不及时情况

10 self-lubricate system.JPG


——可单独选配上下料平台——


Automatic Unloading.jpg


——上下料平台均配有光电检测——

防止掉落造成的板材损伤


5 sensor switches position the loading height, and double detection ensure more accuracy.JPG


——可选配:除尘吹气系统——

有效减少加工粉尘污染

Pusher with the function of blowing clean the panel automatically..png


——可选配:双工位/压轮——

适用于软体家具、实木加工等

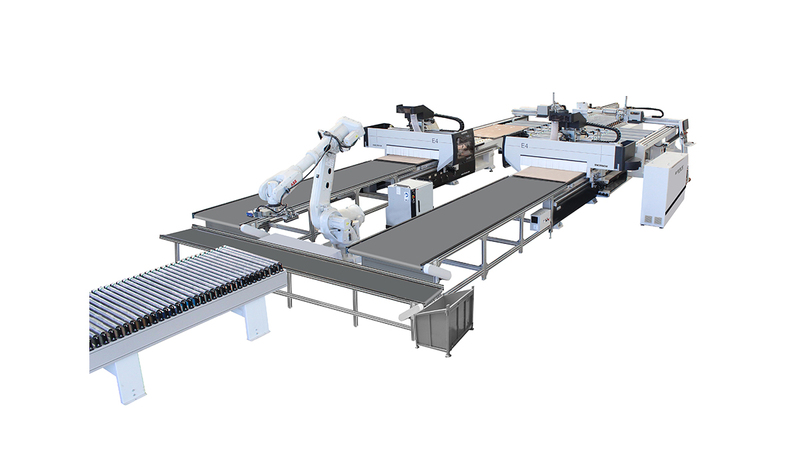

——可对接星辉中控系统——

组成开料单元或智能工厂





产品不断升级改良

最终参数与图片以技术协议为准

更多可选尺寸请咨询400-800-5937

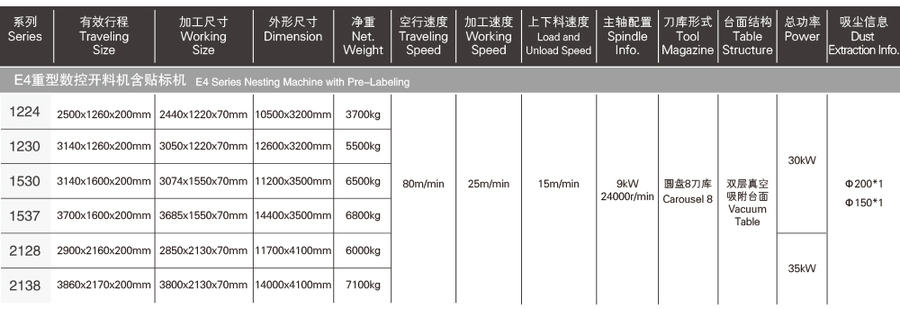

技术参数
E4-1224D
E4-1228D
E4-1537D
E4-2128D
有效行程范围(mm)
2500*1260*200
2820*1260*200
3700*1600*200
2900*2160*200
**加工尺寸(mm)2440*1220*70
2750*1220*70
3685*1550*70
2850*2130*70
台面尺寸(mm)2440*1220
2750*1220
3685*1550
2850*2130
上下料速度
15m/min

传动形式
X/Y齿条;Z丝杆
台面结构
双层真空吸附台面
主轴功率
9 / 12kW
主轴转速
24000r/min
快移速度
80m/min
**工作速度
25m/min
刀库形式
斗笠式
刀库容量
8
驱动系统
安川
工作电压
AC380/3PH/50Hz
操作系统
星辉定制系统



——封边推荐搭配——

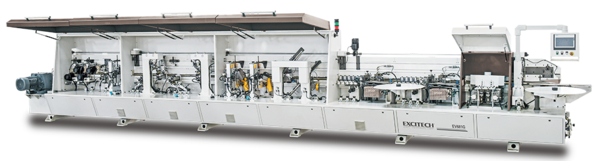

EV681G全自动直线封边机(双胶锅+预铣跟踪)



一款重型全自动直线封边设备,主要用于家具的板材边缘处理。


本机包含功能

喷分离剂 → 预铣 → 红外线发热 → 上胶锅涂胶(含快速溶胶)1 → 贴边 1→上胶锅涂胶(含快速溶胶)2 → 贴边2   → 快速前后端修 →粗修→ 点动精修R1 →点动精修R2 → 4 电机仿形修边 → 点动刮边 R1 → 点动刮边 R2 → 断丝 → 平刮 → 喷清洁剂→ 双抛光(抛光1、抛光2)




——打孔推荐搭配——

六面钻


数控六面钻加工中心,横梁通过式结构,六面打孔操作一次性完成。

双夹钳,根据板材长度自动调节夹持位置,气浮台面有效保护板材表面





——服务与支持——


免费上门安装、调试新设备,并进行专业的操作使用及维护保养培训
完善的设备售后服务体系和培训机制,免费提供远程技术指导和在线答疑
全国各地都设有服务网点,提供7天*24小时本地售后服务响应,确保在短时间内消除设备运行中的相关问题
提供来厂专业系统化培训服务,软件使用、设备使用,维护保养、常见故障处理等内容
整机设备正常使用下保修一年,享受终生维修服务
定期回访或走访,及时掌握设备使用情况,消除客户后顾之忧
提供设备功能优化、结构变更、软件升级、配件供应等增值化服务
售前提供储料、开料、封边、打孔、分拣、码垛、包装等一体化智能生产线及单元组合生产方案规划的定制服务
